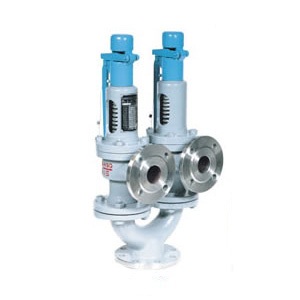

雙聯彈簧式安全閥

產品詳情

雙聯彈簧式安全閥適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。

雙聯彈簧式安全閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保。

A38Y、A43H、A37H型雙聯彈簧式安全閥除三通（材料為WCB）外，其余零件的材料均和A47H、A48Y型彈簧式安全閥相同。

A38Y、A43H、A37H型雙聯安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成，其公稱通徑系列指Y型接頭進口通徑，其組合情況如下表：

A38Y雙聯型	相應的A48Y型
50	32×2
80	50×2
100	65×2
150	100×2

A43Y雙聯型	相應的A47Y型
50	32×2
80	50×2
100	80×2
125	100×2
150	125×2

A37Y雙聯型	相應的A47Y型
50	32×2
80	65×2
100	80×2
125	100×2
150	125×2

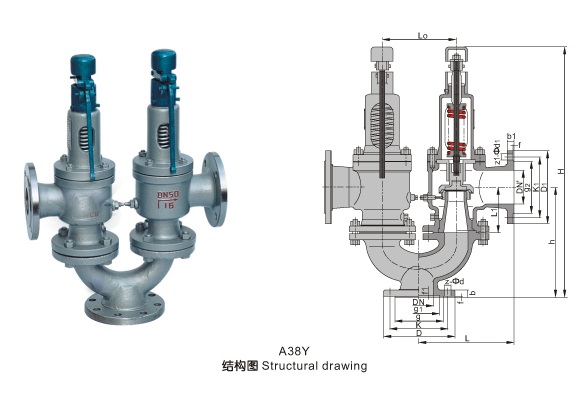

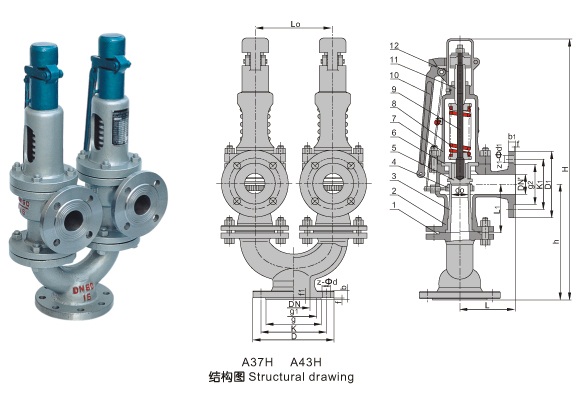

主要外形尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	b1	f'	Z1-?d1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100	20	3	4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135	20	3	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	20	3	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155	22	3	8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185	22	3	8-18	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	285	240	210	24	3	8-23	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-25 A43H-25	50	25	165	125	100	20	3	4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135	22	3	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	22	3	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160	24	3	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	28	3	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	30	3	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1240
A38Y-16C	50	20	165	125	100	20	3	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	20	3	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155	22	3	8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210	24	3	8-23	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-25	50	20	165	125	100	20	3	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	22	3	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160	24	3	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	30	3	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1097
