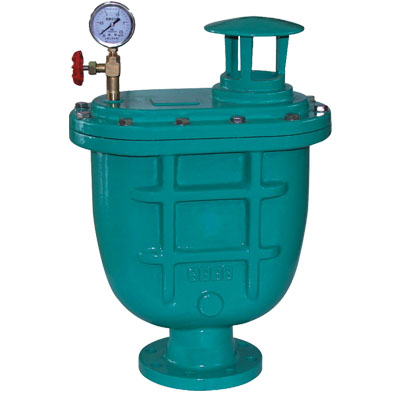

CARX復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現(xiàn)停電、停泵管道會出現(xiàn)負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

復合式排氣閥 作用原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭到關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線。

復合式排氣閥 結構與用途

CARX復合式排氣閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。

CARX復合式排氣閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現(xiàn)負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

復合式排氣閥 技術參數(shù)

1.介質：清水

2.溫度：常溫

3.閥體：灰鑄鐵HT200

4.浮球與塞頭：不銹鋼

5.密封材料：丁晴橡膠

6.閥體試驗打壓：1.5mpa

7.浮球、密封試驗打壓：0.05-1.1MPA不漏水

復合式排氣閥 零件材質

復合式排氣閥 主要外形及連接尺寸

復合式排氣閥 每小時排氣量表
