QDQ421F氣動緊急切斷閥

產品詳情

氣動緊急切斷閥這是一種安全保護閥，安裝在液化石油氣儲罐站液相與氣相管路上，與空壓機(或儲氣罐)配套使用，以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。

工作原理及結構說明

本閥在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。

本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。

閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。通徑(DN)：25-200(mm)

壓力(PN)：2．5，4．0MPa JIS-10K，20K

氣源接口：PC1／4

高溫溶閉溫度：70±5℃

性能規范

公稱壓力PN	2.5、4.0MPa	氣缸工作壓力	≤4.0MPa
適用溫度T	-40-+80℃	氣缸使用介質	氫氣、空氣
工作介質	液化氣、天然氣	熔閉溫度	70℃-±5℃
閉止時間	≤10秒	氣缸開啟介質	≥0.4MPa

主要零件材料

閥體	閥桿	彈簧	密封圈
碳鋼	不銹鋼	鉻釩鋼	聚四氟乙烯

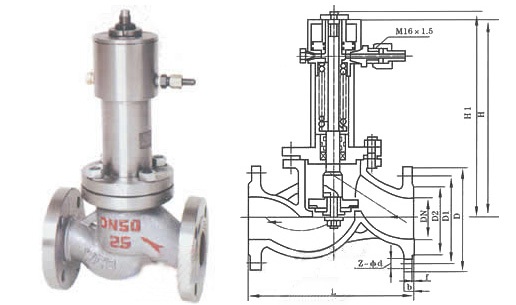

QDQ421F主要外形尺寸和連接尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25

QDY421F-25 /40液動緊急切斷閥

性能規范

公稱壓力PN	0.5MPa 4.0MPa	油缸使用壓力	≤4.0MPa
適用溫度T	-40-+50℃	油缸使用介質	13#機械油
工作介質	液化石油氣	熔閉溫度	40℃-±50℃
閉止時間	≤10秒

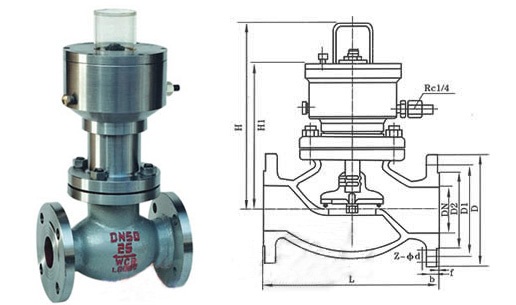

QDY421F主要外型尺寸和連接尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	232	242	115	85	65	16	2	4-14
	50	230	346	359	160	125	100	20	3	4-18
	80	310	445	465	195	160	135	22	3	8-18
	100	350	590	623	230	190	160	24	3	8-23
	150	480	610	635	300	250	218	28	3	8-25
	200	600	630	645	360	310	278	30	4	12-25
