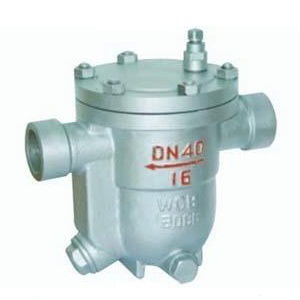

CS11H自由浮球式蒸汽疏水閥

性能優點

1、 能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。

2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定，

3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

用途

用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，地阻止蒸汽泄漏，并獲得好的加熱效果。

工作原理

該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。

使用和保養

1、 應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。

2、 在安裝前需要清洗管道，除去雜物。

3、 安裝位置應盡可能靠近加熱設備。

4、 應水平安裝在管路的低點，流向與閥體上標注的方向一致。

5、 每臺加熱設備要各自安裝疏水閥，以免互相影響。

6、 在保證系統能運行時，緩慢開啟疏水閥錢的閥門，使其逐漸升溫到正常狀態。

7、 要定期保養，保證疏水閥正常工作。

選型主要依據

凝結水負荷（排液量）kg/h（選用倍率2-3倍）

高工作壓力 MPa

工作壓差 MPa

閥體材料和公稱壓力

連接方式和尺寸

性能參數/主要部件材料表

主要外形連接尺寸
