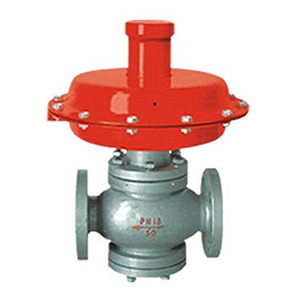

自力式差(微)壓調節閥-ZZC(V)

產品詳情

ZZC(V)自力式差(微)壓調節閥是一種不需要外加能源的執行器產品?？捎糜诠Q壓力PN01，PN10。差(微)壓均可分段調節。從50mm.W.C到0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統。控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電組密封油系統，控制密封油與氫氣間壓力差，以確?？煽棵芊狻．敳顗洪y的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。

差(微)壓調節閥有B型和K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閉合。K型閥閥芯初始位置常閉，差(微)壓增大時開啟。

特點

無需停止生產即進行設定值的調整；

無填料，閥桿上、下活動時不存在磨擦，上密封可靠；

執行機構敏感元件靈敏，微小的壓力變化會被感測出來；

閥體為四通形式，因而K、B型可通用一種閥體。

應用

A．氫冷發電機組密封油系統；

B．風機加熱系統循環風量控制；

C．兩種氣體流量的配比控制；

D．泵旁路調節

型號編制

主要技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100
額定流量系效Kv	ZZCP / ZZVP	8	11	20	32	50	80	100	160
	ZZCN	53	83
額定行程		6	8		10		15		20
公稱壓力PN(MPa)		0.10 1.0
差壓調節范圍(kPa)		0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 8～100
介質溫度(℃)		≤80
調節精度(％)		≤10
允許泄漏量(l/h)	ZZCP / ZZVP	10-4×閥額定容量(Ⅳ級)
	ZZCN	5×10-3×閥額定容量(Ⅱ級)

注：1. ZZCP/ZZVP公稱壓力為0.1MPa，ZZCN為1.0MPa
2. ZZCN差壓調節范圍為36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa

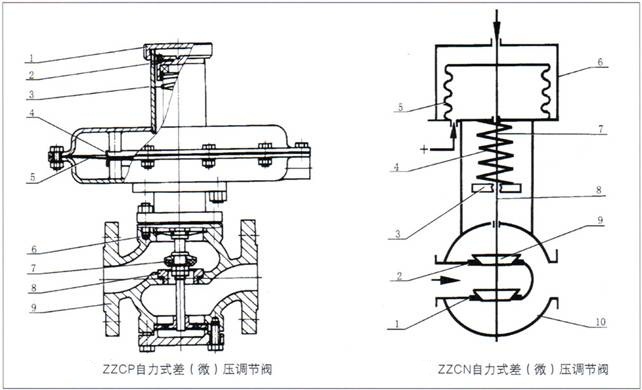

主要零件材料

序號	名稱	材料	序號	名稱	材料
1	封蓋	2Cr13	1	上閥座	1Cr18Ni9Ti
2	彈簧座	45	2	下閥座	1Cr18Ni9Ti
3	彈簧	60Si2Mn	3	調節盤	2Cr13
4	托盤	1Cr18Ni9Ti	4	彈簧座	45
5	膜片	ding腈橡膠	5	波紋管	1Cr18Ni9Ti
6	小膜片	耐油橡膠	6	執行機構外腔	Q235
7	閥芯	PTFE	7	推桿	2Cr13
8	閥座	1Cr18Ni9Ti	8	閥桿	1Cr18Ni9Ti
9	閥體	ZG230-450 ZG1Cr18Ni9Ti	9	閥芯	1Cr18Ni9Ti
9	閥體	ZG230-450 ZG1Cr18Ni9Ti	10	閥體	ZG230-450

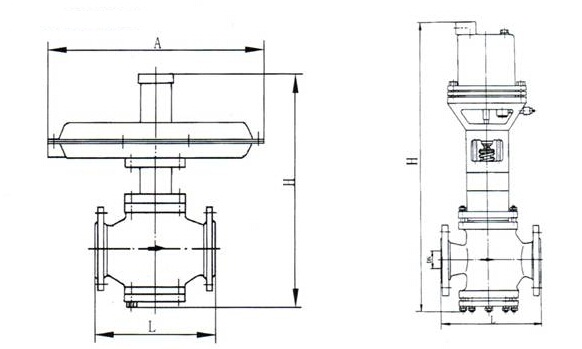

主要外形尺寸

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP / ZZVP	376	465	365	445	445	490	490	510
H	ZZCN					536	536
L	ZZCP / ZZVP	150	160	180	200	290	290	310	350
L	ZZCN					222	222
重量G（Kg）		12	13	15	17	20	38	38	43
導壓管螺紋接頭		M16×1.5
