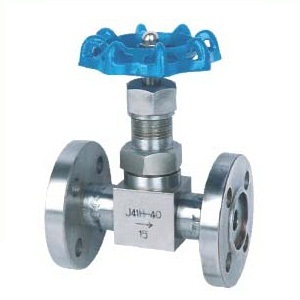

首頁 / 針型閥 / J43W/H法蘭針型閥
產品展示
產品詳情
特性
1. 制造標準: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料
序號 | 零件名稱 | 材質 |
1 | 法蘭 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 閥體 | 20# A105 SS304 SS304L SS316 SS316L |
3 | 閥蓋墊片 | 紫銅PTFE |
4 | 閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料墊 | PTFE 柔性石墨、金屬盤根 |
6 | 填料 | PTFE 柔性石墨 |
7 | 填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 鎖緊螺母 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手輪 | 20# A105 SS304 SS304L SS316 SS316L |
11 | 帶帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
公稱通徑 DN | A | B | C | F | N-? | L | H | D0 |
DN10 | 90 | 60 | 41 | 14 | 4-?14 | 130 | 90 | 60 |
DN15 | 95 | 65 | 46 | 14 | 4-?14 | 132 | 90 | 60 |
DN20 | 105 | 75 | 56 | 16 | 4-?14 | 150 | 105 | 80 |
DN25 | 115 | 85 | 65 | 16 | 4-?14 | 150 | 120 | 100 |
