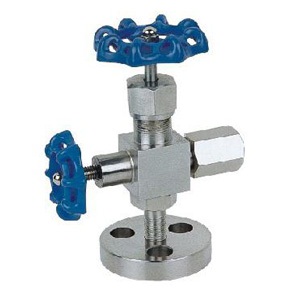

首頁 / 針型閥 / J49W/H壓力計針型閥
產品展示
產品詳情
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

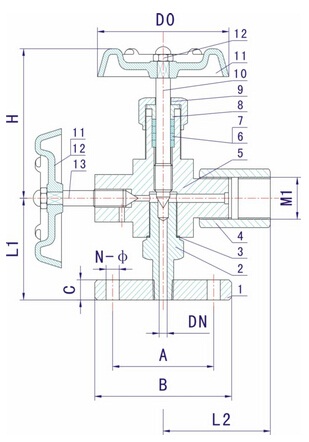

主要零件材料
序號 | 零件名稱 | 材質 |
1 | 法蘭 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 管接頭 | 20# A105 SS304 SS304L SS316 SS316L |
3 | 墊片 | 紫銅、PTFE RTFE |
4 | 螺紋套 | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥體 | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料墊 | PTFE 柔性石墨、金屬盤根 |
7 | 填料 | PTFE 柔性石墨 |
8 | 填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 鎖緊螺母 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪 | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
13 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
公稱通徑 DN | M1 | B | L1 | L2 | H | D0 |
DN6 | M20X1.5 | 70 | 62 | 60 | 86 | 60 |
