設計與制造：GB122239

結構長度：GB12221、JB1688

法蘭連接尺寸：GB4216、JB78

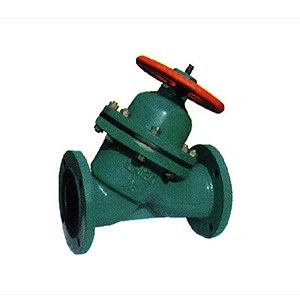

G45J直流式襯膠隔膜閥用途

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）

壓力等級：PN0.6、1.0、1.6

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼手輪：鑄鐵

測試

襯里層：電火花檢測

試驗與檢驗按GB/T13297標準

公稱壓力：PN（Mpa）

閥體：PN×1.5

密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥；

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失?。?/p>

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

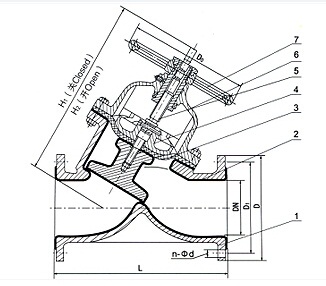

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪

主要尺寸及重量
