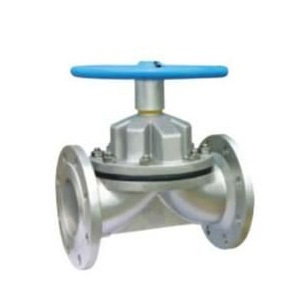

衛生級隔膜閥專用于控制制藥、飲用食類介質的各類管路或設備上作啟閉及節流用。

適用溫度：≤120℃、≤150℃(按照隔膜材料)

壓力等級：PN(MPa) 0.6 1.0 1.6

主要性能規范

設計與制造：BS5156

結構長度：BS5156

法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

材料

閥體：不銹鋼

閥蓋：不銹鋼

閥瓣：不銹鋼

隔膜：無毒橡膠

閥桿：不銹鋼

手輪：鑄鐵、不銹鋼

測試

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5

密封：PN×1.1

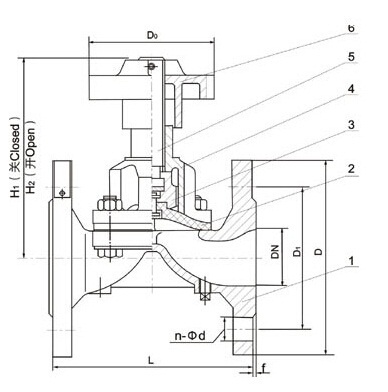

部件列表：1．閥體　2．隔膜　3．閥瓣　4．閥桿　5．閥蓋　6、手輪

主要外形尺寸
