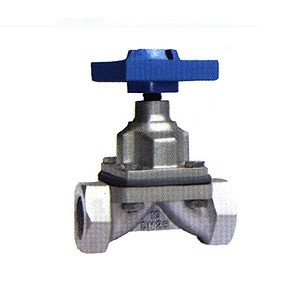

內螺紋隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。內螺紋隔膜閥用于含硬質懸浮物的介質；由于內螺紋隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。

設計與制造：BS5156

結構長度：BS5156

法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

用途

本閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。

適用溫度：≤120℃、≤150℃(按照隔膜材料)

壓力等級：PN(MPa) 0.6 1.0 1.6

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

隔膜：橡膠

閥瓣：鑄鐵、不銹鋼

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

測試

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5

密封：PN×1.1

部件列表：1．閥體　2．隔膜　3．閥瓣　4．閥桿　5．閥蓋　6、手輪

主要尺寸參數
